五十铃700P宣传消防车技术规格书

湖北世俱杯竞猜网站专用特种汽车有限公司

一、 底  盘

选用庆铃五十铃700P中型商用车，搭载全球领先的五十铃4H柴油发动机，141马力。与国内同类车型比较，具有马力大、自重轻、油耗低、使用寿命长、舒适、安全、环保、全寿命成本低等综合优势。可广泛满足物流、市政、环卫、通讯、登高、消防、金融、烟草、电力等市场需求。

底盘参数

型    号：QL1100A8MAY

驱动型式：4×2

极高最高车速：110km/h 然油各种类型：柴油机

排放依据标准：GB17691-2005国Ⅴ，GB3847-2005

转向系统状态：方向上盘 总 质 量：10000kg 整备产品品质：3210kg

轴    距：4475mm

功    率：141KW

启因素型号规格：4HK1-TC51

二、驾驶室

结    构：原车平头单排驾驶室，全钢框架焊接结构。

座位设置：1+2人

设    备：除原车设备外，加装有100W警报器、回转警灯开关。

三、整车改装

3.1、整体式框架结构，骨架采用Q235A优质型材焊接而成，外蒙皮为Q235板材焊接，厢体边缘外包角用专用型材一次性模压成型，保证整车有足够的强度及刚度；厢体门、翻门均采用专用型材一次性模压成型轻便美观，具有良好的密封性；厢体内地板采用进口铝塑板，防腐防锈、耐酸耐碱；厢体内部内饰板采用专用型材一次性模压型，平整美观，具有强度高，接口平整，美观实用。

3.2、进行电子设备的安装、防震防水处理。

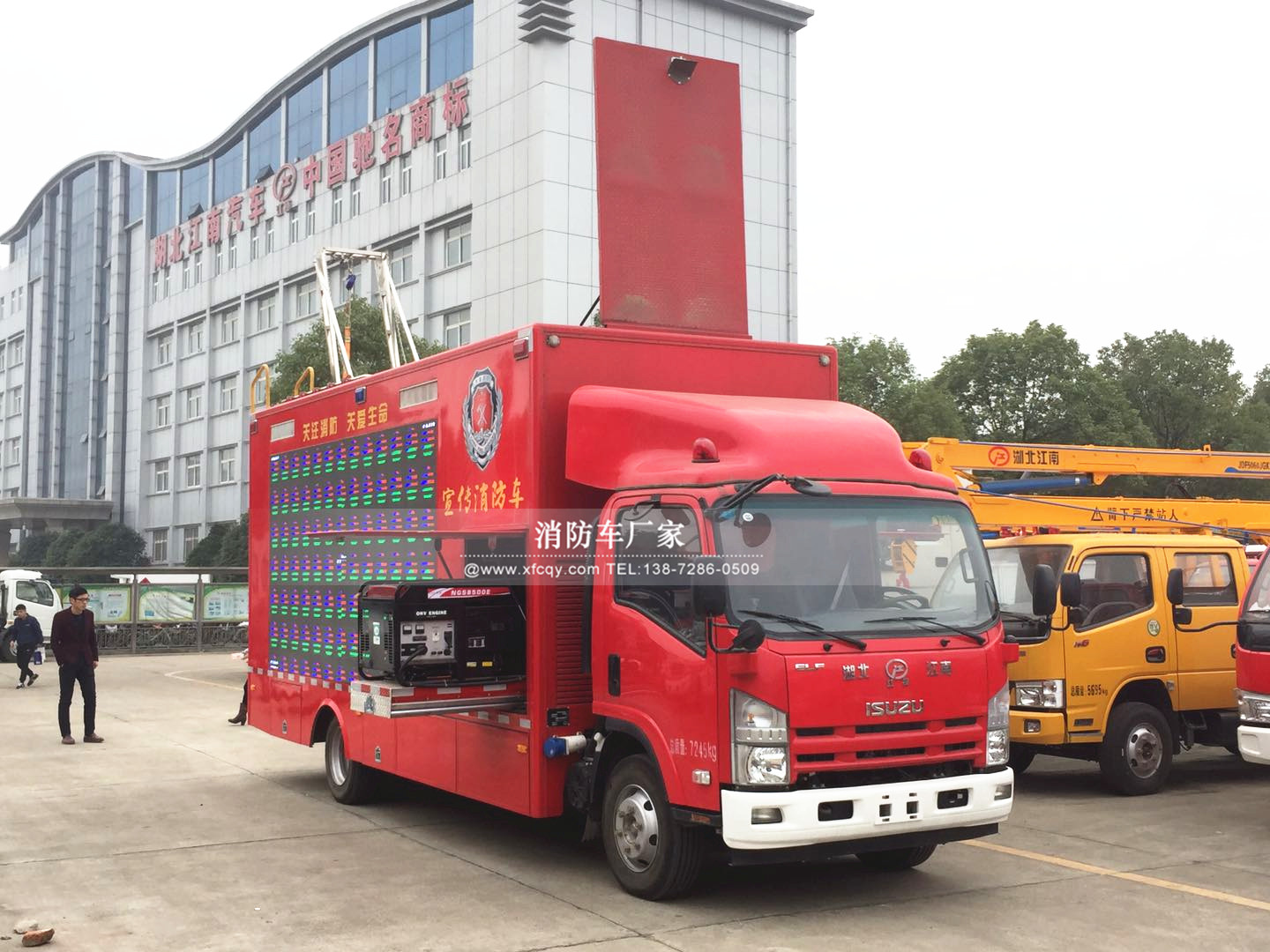

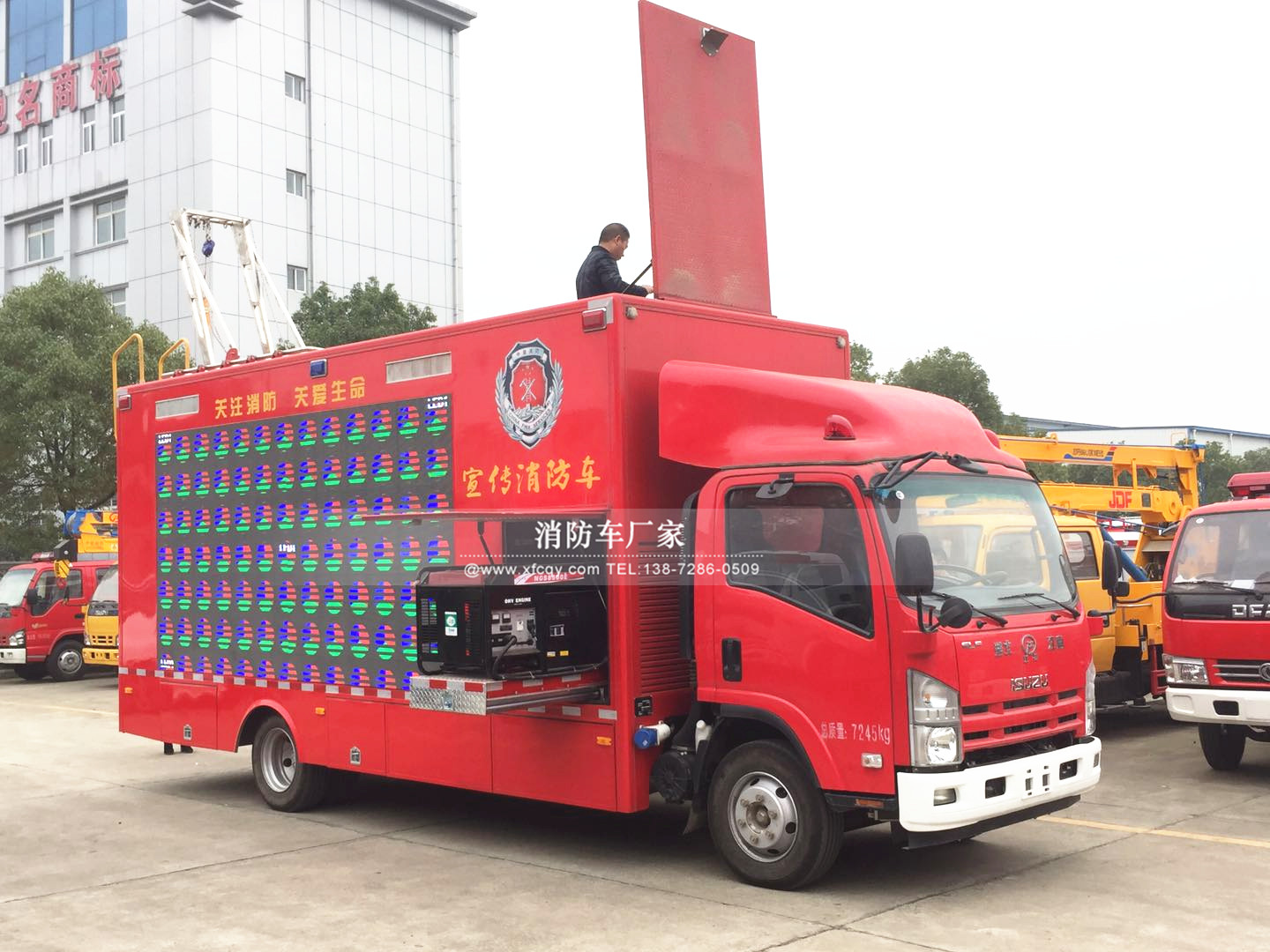

3.3、基本结构：车体侧后方安装一个厢体门，车体顶部安装一个厢体门，配合烟雾逃生JH通道使用；车体尾部设置爬梯，供消防员上下车顶；车体前部设有抽拉式8千瓦发电机组。侧面安装P6 LED全彩屏3840mm*1920mm；车厢内安装控制系统：台式电脑，音柱: 2只60W／只 功放：360W；车厢内部安装烟雾逃生通道演练系统，爬梯，上部安装楼层结绳逃生体验功能；另侧面安装模拟报警训练系统、消防安全标识认知系统、电气火灾成因试验系统、建筑消防设施模拟系统、火灾隐患查找系统。

  四、消防宣传系统

消防宣传系统由上海乐敦电子科技有限公司提供，公司拥有十年的科技创意行业经验与资源，是国内最专业的一站式消防安全教育多媒体互动展示方案供应商。本次方案提供的所有消防宣传系统均为最新版本。

4.1、视频播放系统

采用P6 LED全彩屏，尺寸3840mm*1920mm，搭配17寸车载显示器、工业控制机（内存8G，硬盘1000G，键盘鼠标，U盘），视频同步控制系统，360W功率放大器，无线话筒，车载专用高品质音响*2台可以播放存储的典型案例、防火、初火扑救、地逃生自救等消防宣传视频，配合使用模拟灭火教育演练系统。

4.2、模拟119报警体验系统

消防知识整合多媒体系统，包含软件：火灾案例查询、消防法律法规查询、模拟119报警、消防知识小游戏、消防知识问答，实现一机多能。

系统参数：触屏电脑（32 寸触屏一体机）

Window7 32 位旗舰版 四核处理器

4G内存 60G固态硬盘

高清摄像头

防爆电话机

智能语音盒

4.5、模拟灭火演示系统

配备模拟灭火瓶四个，利用车载LED大屏，模拟四个种常见火灾三维场景，针对各场景的特点，设置了不同类型的火灾模拟现场，同时提供四种模拟灭火器进行选择，选择过程中进行灭火器的选择与使用指导。系统对于火灾与灭火器的类型、灭火器的用量与使用时间、起火点的判定等数据进行了完全仿真化处理，演练者通过模拟灭火体验系统进行实际操作后，可以学会并掌握灭火器的正确选择与使用方式。

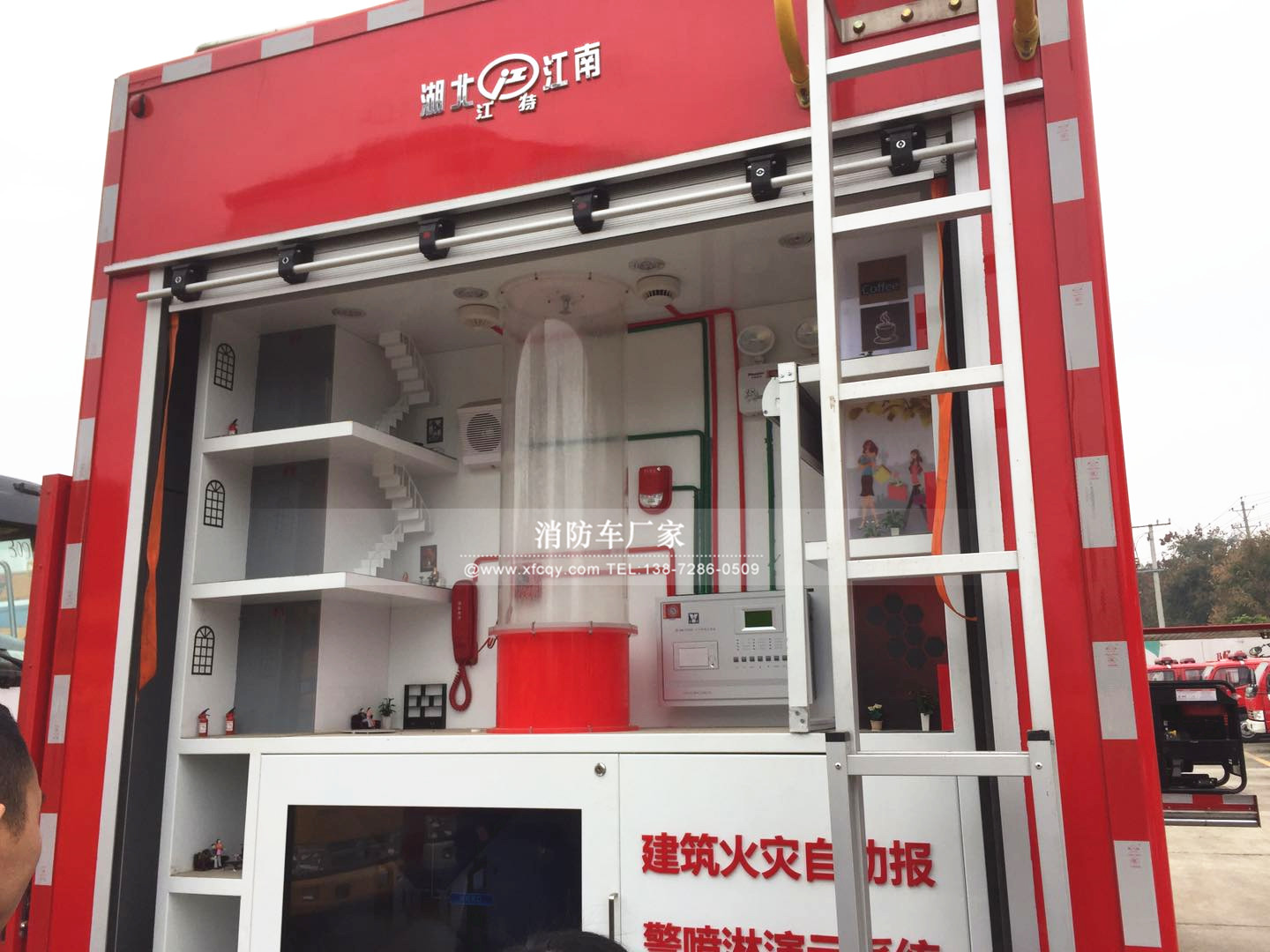

4.6、建筑消防设施模拟演示系统

设置建筑和消防设施　结构剖面图，采用三维建筑动画和灯光流程演示的方法说明建筑消防设施的构成和功能，并设置消防报警联动模块，用于让体验者了解楼宇火灾自动报警于联动系统的工作原理与使用方法。

系统参数：建筑场景模型

集成中央控制器 模块

联动演示模块

同步演示播放屏

消防员联动性生活设施同歩教学片机系统

4.7、火灾逃生教育演练系统

本系统在车厢上部安装楼层结绳逃生架，并设有防护栏、防滑花纹板，让参与者体验在2-3层楼层建筑发生火灾时，如何合理的利用周边环境，让自己尽早的逃离火场。

系统参数：折叠式楼层结绳逃生架

车内爬梯

车顶防护栏

车顶防滑花纹板

缓冲防护垫

逃脱缓降器

4.8、电气火灾成因演示系统

该系统的就是说电费器操作最常见的机械故障因素引发上火的情况报告为基础上实施实物图片实验英文性操作演示，实验英文性电线电路由起热、变软、冒气、进行燃烧和虚接，特效真实可靠，是可以最合适的阐明家电上火的因素和现象。首要警告老百姓规范的电费和使电费器。

4.9、LED屏显示系统

在车的前厢体上额处，安装P10单红条屏一组，主要用于滚动播放每次宣传活动的主题和消防宣传广告用语等。

4.10、电源保障及控制系统

随车安装一台8.5kVA静音发电机组，确保整车用电，发电机组采用抽拉式可移出厢体外结构，方便散热及维护。配有外接电源接口和220V移动线盘，方便市电使用。配备电源集中控制箱，使整车电气设备操作更安全，更方便，更人性化。发电机可抽拉

五、附加电系：

5.1、驾驶室顶部前端为蜗牛警灯；

5.2、车体顶部两侧各装有三盏红蓝相间的频闪灯，间距小于3米，下方安装安全标志灯和侧回复反射器（组合式），车顶尾部设有红色旋转警灯及搜索探照灯；

5.3、配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、内均装有照明灯，并符合GB4785规定。

5.4、警报控制器位于驾驶室内，输出功率100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。

六、布局设计图纸

车体左边 车体下侧

车辆外形尺寸：7890mm×2350mm×3800mm

七、可选装或换装其它模块：

1.消防标识识别系统终端XF-22PA

工控主板i5,4G，64G固态盘液晶屏，22寸液晶触摸屏，含电源系统和喇叭系统。

2. 消防标识识别系统终端XF-32PA

15个标识灯箱，灯箱控制系统，工控主板i5,4G，64G固态盘液晶屏，22寸液晶触摸屏，含电源系统和喇叭系统。

3.消防隐患排查游戏终端

工控主板i5,4G，64G固态盘液晶屏，19寸液晶触摸屏，无线游戏手柄含电源系统和喇叭系统。

4.电控式消防装备及器材展示

工控主板i5 ,4G,64G固态盘/液晶屏: 32寸液晶屏/32触摸屏/感温探测器、感烟探测器、消火栓扳手、应急照明灯、声光报警器、手动报警按钮、消防电话、消防水带、闭式喷头、开放式喷头、消火栓接口及灭火器/无线键盘/绿色指示灯/电源系

5.厨房消防安全演示体验系统
车载主板i5,4G,64G固态盘/液晶屏: 32寸液晶屏/32触摸屏/火灶、水壶、炒锅、锅盖、煤气管道、煤气罐、微波炉、指示灯/电源系统/
喇叭音响

6.消防科普知识互动抢答游戏

车载式主板i5,4G,128G固态盘/液晶屏: 65寸液晶屏/65触摸屏/3个按键式抢答器（可选3个触摸屏式抢答器）/无线键盘/电源系统/喇叭音响

7.消防火灾基础性常识查询网站系统的

工控主板i5,2G,64G固态盘液晶
屏: 32寸液晶屏/32触摸屏/电
源系统/喇叭音响

8. 家庭用火用电用气的安全知识介绍

 工控主板i5,4G,64G固态盘液晶屏: 32寸液晶屏/32触摸屏/无线游戏手柄/电源系统/喇叭音响
